在线式测温仪CI2A
在线式测温仪CI2A

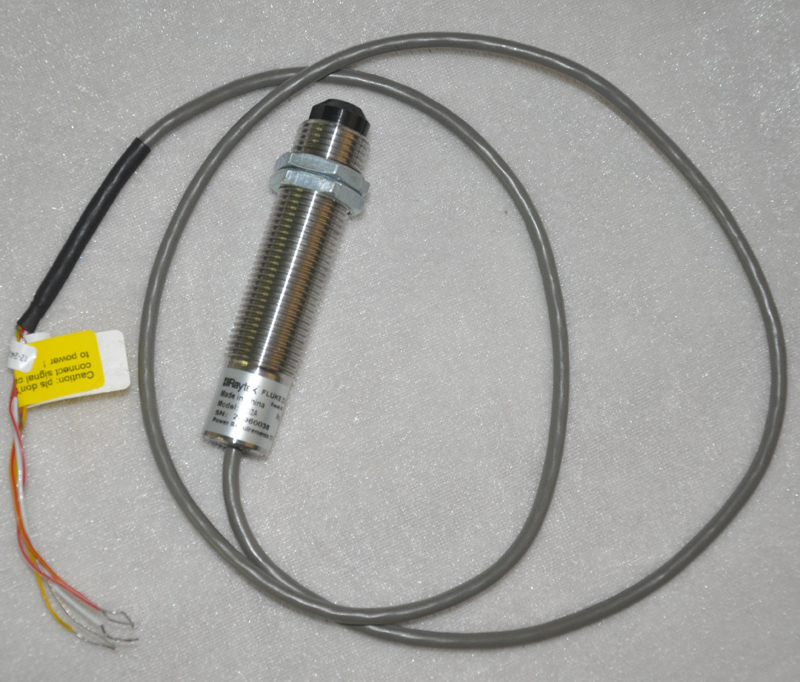

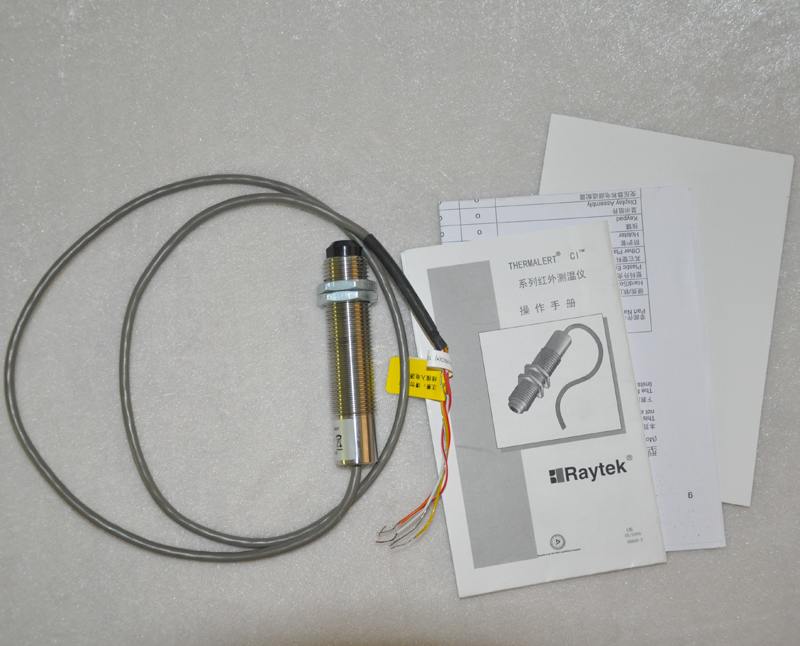

固定式测温仪CI2A
RAYTEK 红外测温仪 CI3A系列
Compact ci：
●Compact CI系列测温仪具有坚实、耐用的低成本传感头，可提供先进的红外温度测量性能，标准4线制设计。当测温时有噪声干扰或要求很长的电缆时，CI系列可取代传统的接触热偶探针，并带J或K型热偶输出或0~5V输出
● CI系列测温仪专门为目标温度范围为0~500℃的应用而设计。CI电路板由耐用的符合IP65(NEMA-4)标准的不锈钢电路盒所封闭；无冷却时，传感头耐环温达70℃；有冷却套时，CI可耐环温高达260℃。
●由于CI系列测温仪和热偶一样。有50欧姆的抗阻。因此当CI和合大多数控制器、显示器和传输器连接时，均不会对电路造成损坏，也无漂移错误。
●CI系列测温仪小巧、低价，易于安装，是OEM用户（系统集成商）和最终用户应用的理想选择。
*J型或K型热偶输出或0~5V输出
*两种型号覆盖温度范围：0~500°C
*IP65（NEMA-4)标准的不锈钢电路盒
*光学分辨率4:1（90%能量时）
*相应时间为350毫秒（95%相应）
*12-24V直流，20mA供电

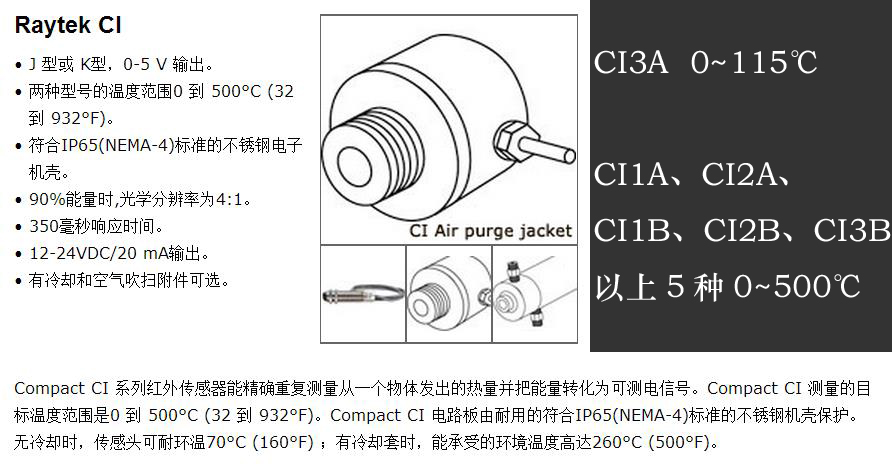

*冷却和空气吹扫附件可选
|
型号-输出 |
测温范围 |
精度范围 |
|
CI1A-J型热偶 |
0~350℃ |
0 ~115℃，±2%或±3℃， 116~225℃，±5%或±6℃， 226~350℃，>±5% |
|
CI2A-K型热偶 |
||
|
CI3A-10mV/℃ |
||
|
CI1B-J型热偶 |
30~500℃ |
100~500℃ ±2%或±3℃， 30~99℃ ±5%或±6℃ |
|
CI2B-K型热偶 |
||
|
CI3B-10 mV/℃ |
||
|
CI3输出范围为0~5V（0~500℃） |
||
|
距离系数 （D:S） |
4:1 |
|
|
相应波长 |
7~18μm |
|
|
系统重复性 |
读数的±1%或±1℃，取大值 |
|
|
温度分辨率 |
<0.5℃ |
|
|
相应时间 |
350ms(95%) |
|
|
发射率 |
固定0.95 |
|
|
电参数 |
||
|
输出 |
用户可选热偶输出（特殊型、J或K型） 电压输出10mV/℃ |
|
|
电缆长度 |
1米长标准电缆或更长的电缆可选 |
|
|
输出阻抗 |
50欧姆 |
|
|
最小负载阻抗 |
50K欧姆 |
|
|
电源 |
12~24VDC（<=2.5%）@20MA |
|
|
环境及物理参数 |
||
|
环境等级 |
IP65(NEMA-4) |
|
|
环境范围 带空气冷却套 带水冷却套 |
0~70℃ 0~90℃ 0~260℃ |
|
|
储存温度 |
-30~85℃ |
|
|
相对湿度 |
10~95℃，无结露 |
|
|
冲击 振动 |
IEC68-2-27(MIL STD 810D) 50克/秒，11毫秒，任意轴 |
|
|
震动 |
IEC68-2-27(MIL STD 810D) 3克/秒，任意轴，11-200赫兹 |
|
|
重量 |
130 |
|
